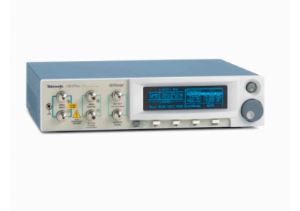

Tektronix Clock Recovery BERTScope CR286A este conceput pentru a suporta standardele emergente de mare viteză, cum ar fi Ethernet de 100 Gb (100 GbE), care funcționează la o rată de linie de 25,78125 Gb / s. Tektronix CR286A face un pas mai departe cu o rată de date maximă de 28,6 Gb / s pentru a suporta OIF-CEI 28G. Aceste instrumente au toate caracteristicile esențiale ale Tektronix CR125A, produsul premiat pentru recuperarea ceasului BERTScope, cu o gamă extinsă de blocare la 26 și 28,6 Gb / s
Mulți co Seria CR BERTScope CR arhitectură avansată măsoară și afișează răspunsul la frecvența PLL de la 100 kHz la 12 MHz; cea mai mare lățime de bandă de buclă disponibilă pentru testarea jitterului de pe piață astăzi. Primele instrumente de recuperare a ceasului care permit controlul complet al parametrilor, inclusiv lățimea de bandă a buclelor, vârful / amortizarea și rolloff.mmunication standardele specifică acum că testarea jitter-ului trebuie efectuată folosind un ceas de referință care a fost derivat din semnalul de date. Caracteristicile tipice ale buclei de blocare a fazei (PLL) sunt specificate în termeni de lățime de bandă de –3 dB a buclei de recuperare, rata de lansare a răspunsului de frecvență și gradul de vârf al răspunsului permis.
Inginerii de proiectare și testare pot acum să găsească și să blocheze semnale cu o rată de date nedefinită sau necunoscută. Inginerul poate recupera ceasuri cu viteză completă, inclusiv ceasuri cu spectru răspândit, pentru semnalele la viteze de date de la 150 Mb / s la 12,5 Gb / s și 14,2 Gb / s cu opțiunea de extindere a datelor. Inginerul deține controlul complet al parametrilor cheie pentru lățimea de bandă a buclei variabile, vârf / amortizare și lansări de ordinul întâi și al doilea, optimizând urmărirea jitterului.
Caracteristici și specificații ale:
● Recuperarea ceasului de calitate a instrumentației
● 150 Mb / s până la 28,6 Gb / s cu acoperire continuă a ratei de date pentru a include I / O de generație următoare, inclusiv PCIe 3.0, 10GBASE-KR, 16xFC, 25/28 G CEI și 100GBASE-LR-4 / 100GBASE-ER- 4
● Lățime de bandă precisă și variabilă a buclelor, de la 100 kHz la 12 MHz, cu opțional 24 MHz pentru funcția de transfer al Jitter-ului (JTF) Lățimi de bandă USB 3.0, SATA 6G și PCIe Gen3
● Lățime de bandă, vârf și JTF de buclă PLL precisă, reglabilă, auto-măsurată și afișată - Obțineți" Golden PLL" Răspuns necesar pentru testarea conformității standardelor
● Reglare programabilă a vârfurilor cu capacitate de lansare de ordinul I și II
